產品名稱：三通電動調節閥[ 2019-10-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、三通電動調節閥介紹
上海湖泉三通電動調節閥是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接收4-20mA等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

二、三通電動調節閥的分類
電動三通調節閥閥有L型和T型二種結構形式，L型為垂直雙孔道，主管道常通，通過閥桿帶動閥芯旋轉90°，實現介質的流向在二個支流管道之間切換；T型為三孔道，適用于介質的分流、合流或流向切換，通過不同的設定，可以使三個通道互相連通或使其中兩個通道連通。
三通閥以壓縮空氣為動力，實現閥桿帶動閥芯在閥體內轉動90°，可以實現介質流向在不同流道口之間切換；也可搭配電氣定位器，通過4~20mADC信號輸入實現對壓力、流量、溫度、液位等參數的調節或者對液體、氣體、蒸汽等介質的配比調節與控制，可廣泛應用于石化、氣體、輕工、制藥、造紙、機械設備等工業自動控制系統中，作遠距離集中控制或就地控制。

三、三通電動調節閥技術參數
閥門口徑：1-1/2″～18″
壓力等級：150 ～ 600LB
溫度范圍：-196～538℃
連接型式：法蘭、焊接
執行機構：氣動、電動
閥蓋類型：標準型、加長型、延長型、低溫型
流量特性：等百分比、線性、快開
泄漏等級：ANSI/FCI 70-2 IV

四、三通電動調節閥的維修
三通電動調節閥的維修通常分兩類：預防性維修和故障維修。
預防性維修：包括安裝時采取的預防性措施、巡回檢查時采取的預防性措施和臨時性維修。
故障維修：當閥出現故障、調節閥的性能不能滿足自控要求時進行的修理。
預防性維修也稱計劃性維修，指在出現故障之前的予防性措施，也可理解為安裝前的予防和日常性維護保養。

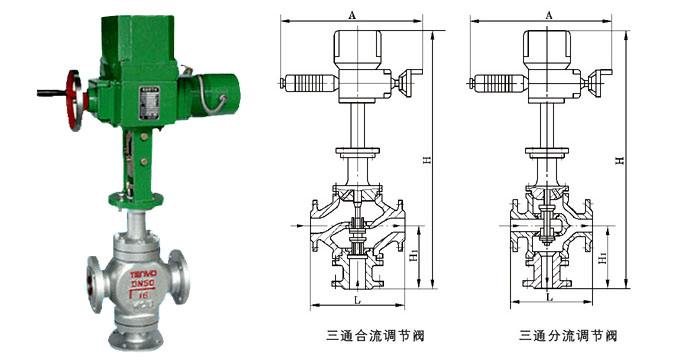

五、三通電動調節閥結構圖
