產品名稱：D341F4襯氟蝶閥[ 2021-06-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

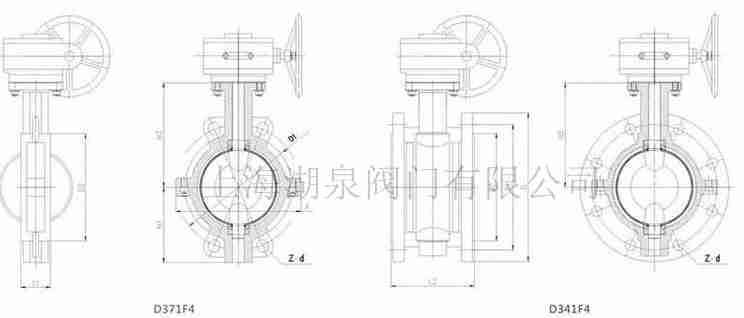

結構圖片

一、D341F4襯氟蝶閥產品介紹

上海湖泉閥門有限公司D341F4襯氟蝶閥內部件模壓材質為PTFE聚四氟乙烯。襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。襯里蝶閥是在過流部件，閥體、蝶板、閥桿上采用襯里技術有較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化擠、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥，截止閥和其他類型的切斷、調節閥門。為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

二、D341F4襯氟蝶閥產品主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封面	四氟
填料	柔性石墨
手動		DA 43F（半襯）	蝸輪轉 動	DA 343F（半襯）
		DA 43F3 （全襯里）		DA 343F3 （全襯里）
		DA 43F46（全襯里）		DA343F46（全襯里）
氣動		DA 643F（半襯）	電動	DA 943F（半襯）
		DA 643F3 （全襯里）		DA 943F3 （全襯里）
		DA643F46（全襯里）		DA9 43F46（全襯里）

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
